Медогонка 28-ми рамочная нержавеющая автоматическая полуповоротная под рамку «Рута»
-
28-ми рамочная полуповоротная медогонка отличается от аналогов наличием разделительных пластин в роторе. Когда ротор вращается, можно увидеть, что кассеты прилегают не к его ободьям, а к разделительным пластинам. Кассеты же в свою очередь служат также опорой для пластин. Такая конструкция позволяет размещать в баке того же диаметра большее количество кассет.
Кассеты поворачиваются под небольшим углом, что делает медогонки данного типа сходными с радиальным. Но поскольку соты установлены под малым углом к горизонту, такой проворот способствует более полной откачке меда.Составные части медогонки:
- бак с крышками;
- ротор с кассетами;
- электропривод;
- подставка;
- блок управления;
- трансформатор-выпрямитель;
- сливной кран.

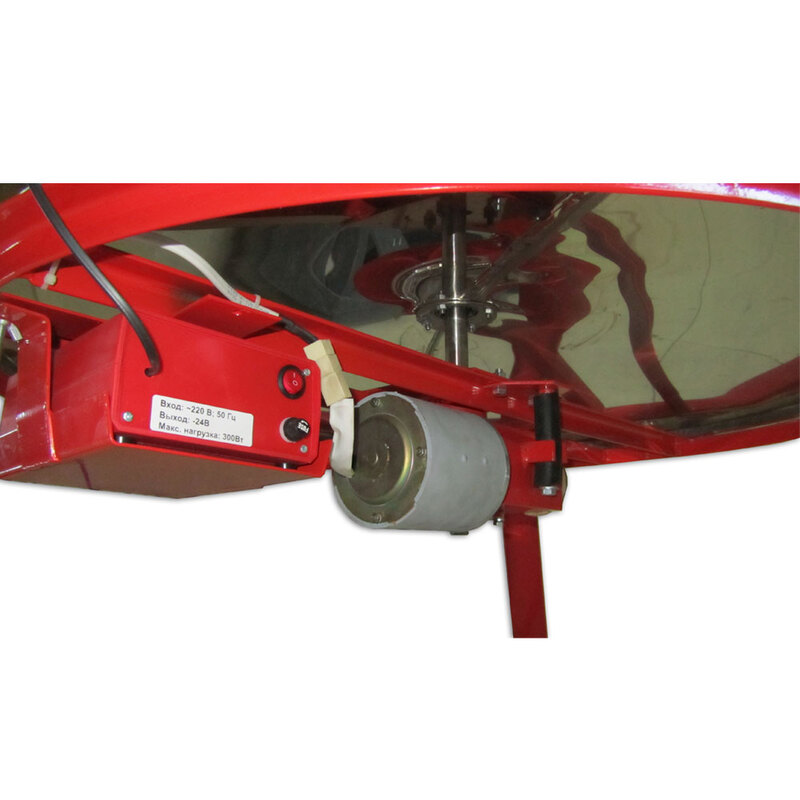

Электропривод представляет собой насаженный снизу на вал медогонки мотор-редуктор. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель (поз.5), который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.
Мощность электродвигателя – 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки (в зависимости от направления его вращения) в ту или другую сторону. Для установки режима работы 28-ми рамочной полуповоротной медогонки на блоке управления имеются соответствующие рукоятки. Медогонка может работать в автоматическом или ручном управлении.
Основные технические данные:
- ток питания электродвигателя, В - постоянный, 24;
- мощность электродвигателя, Вт - 300;
- количество программ управления - 6 + ручной режим;
- производительность, рамок/час (по программе Р5, при времени на загрузку-выгрузку ~ 1мин) - 200;
- масса не более, кг - 85;
- объем меда, накапливаемый в медогонке между его обязательными сливами (уровень нижних спиц ротора), л - 100;
- угол поворота кассет (а) 46°7’;
- расстояние от оси вращения медогонки до центра (R), мм - 440.
Работа медогонки в ручном режиме (РО)
Скорость, направление и время вращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон или нажатия кнопки «Стоп» производится выдержка 22 сек. После останова, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.
По мере накопления мед сливают через кран в тару.
Характеристика ручного режима:
- диапазон оборотов/мин. - 50….160;
- время работы, мин. - 0…5;
- направление вращения - Вперед/Назад.
Габаритные размеры медогонки, мм:
- диаметр бака - 1200;
- высота медогонки - 1110;
- ширина - 1400.
-
