Электропривод RD1012А EURO для редукторной медогонки АВВ-100 и Чарунка а так же модели советского производства (12 вольт, 100 Ватт)

  • Код Товара: 1902121319/3
  • Наличие:
  • 3900 грн

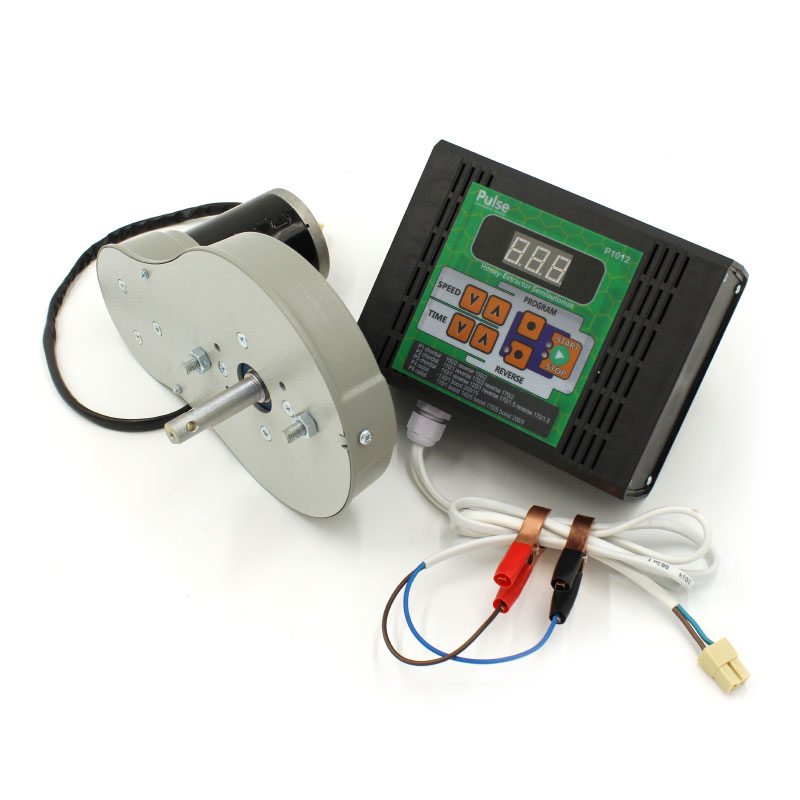

  • Электропривод для медогонки

    Модель RD1012А EURO

    В комплект входит:

    Редуктор ременной - 1 шт.

    Пульт управления EURO - 1 шт.

    Технические Характеристики:

    Power: 100W
    Voltage: 12V
    Unloaded speed: 50-220RPM

    Мощность: 100Вт

    Питание: 12В

    Диапазон оборотов вала: 50-220 Об/мин.

    Применение:

    Электропривод для медогонки Модель RD1012А EURO

    Устанавливается на модели медогонок производства АВВ-100 и Чарунка, а так же на модели советского производства.

    Электропривод устанавливается на вал ротора медогонки, обеспечивает вращение ротора в диапазоне от 50 до 220 оборотов в минуту и установкой времени откачки меда от 1 минуты до 7 минут. Управление двигателем осуществляется современным высокочастотным полевым транзистором, Блок управления во время работы постоянно отслеживает входной вольтаж, потребление и температуру основных силовых частей устройства, тем самым обеспечивается надежность и защита от выхода из строя модулей устройства.

    Защита от превышения нагрузки.

    При увеличении нагрузки потребления более 4,5 ампер, во время работы устройства подсвечивается индикатор, при продолжительной превышении более 8 секунд устройство входит в аварийный режим.

    Защита от пониженного и повышенного напряжения.

    При уменьшении входного вольтажа меньше 10 вольт и при увеличении более 14 вольт Блок управления входит в аварийный режим.

    Защита от перегрева.

    При высокой длительной нагрузке вызванной механическими поломками движущихся узлов медогонки или же в случае когда ротор цепляется о мед, возможен перегрев пульта управления. В случае перегрева силовых частей выше 100 градусов по Цельсию, Блок управления входит в аварийный режим.

    Исполнение редуктор ременной:

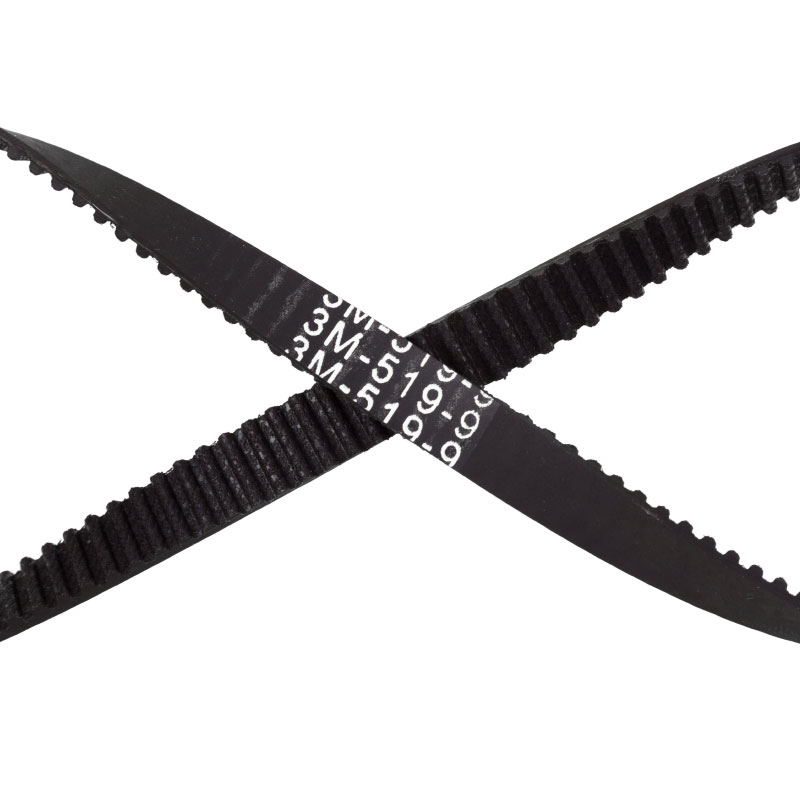

    Редуктор ременной состоит из: электродвигателя 100вт. с высоким КПД, зубчатого ремня, ведущего и ведомого шкива. Основание редуктора выполнено из листовой стали 3 мм. окрашенной антибактериальной краской, ведущий шкив изготовлен из алюминия, ведомый шкив изготовлен из первичного стекло-наполненного полиамида. Все элементы вращения установлены на шарикоподшипниках. В качестве привода используется зубчатый ремень GT3x391mm. Верхняя часть, чехол редуктора изготовлен из высокопрочного АБС пластика.

    Ресурс:

    Наша компания провела тестовые испытания на износостойкость узлов редуктора на стенде под нагрузкой равной работе медогонки четырех рамочной Дадан, при использовании на средних пасеках 10-50 семей.

    Ресурс:

    - электродвигатель, ведущий и ведомый шкив - не менее 10-20 лет

    - шарикоподшипники не менее 3-7 лет

    - Зубчатый ремень GT3x391mm., не менее 2-5 лет

    Устройство предназначено для установки на медогонки хордиального и радиального типов.
    o Для хордиальных медогонок от 2 до 8 рамок типа Дадан с общим весом загрузки не более: - 24кг
    o Для радиальных медогонок, ограничение не более: - 40 - 145мм (полурамка), 36 - 230мм (рута),
    18 - 300мм (дадан)
    Диаметр бака не более 920 мм
    Внимание! При использовании с Редукторными медогонками обязательно отключить
    динамическое торможение двигателем (меню 103 Of). При не правильном использовании
    возможен выход из строя редуктора медогонки!
     Установка и подключение:
    ВАЖНО! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ ЗАРЯДНЫХ СТАНЦИЙ И СВЕТОДИОДНЫХ
    ДРАЙВЕРОВ. Возможен выход из строя пульта управления! Что является НЕ
    ГАРАНТИЙНЫМ СЛУЧАЕМ!

    Блок управления имеет 6 программ, каждую из которых можно изменить пользователю,
    установить желаемый режим времени, скорости и пауз между циклами.
    Для изменения времени, скорости и пауз между циклами работы программ, необходимо в
    выбранной программе нажать и удержать кнопку “PROGRAM” более 3 секунд, после звукового
    сигнала устройство перейдет в режим программирования выбранной программы.
    На примере программы Р2. После удержания кнопки “PROGRAM” более 3 секунд, на экране
    отображает Р2.1 (меняем время и скорость первого цикла) нажимаем “PROGRAM”
    кратковременно, переходим в Р2.Р (меняем паузу между циклами) нажимаем “PROGRAM”
    кратковременно, переходим в Р2.2 и т.д. выход из меню изменения программ автоматически
    после редактирования последнего цикла программы. ВАЖНО! Устанавливайте паузы между
    циклами с запасом по времени для полной остановки ротора медогонки перед последующим
    стартом.

    Работа медогонки в ручном режиме (Р0)

    Скорость, направление и время вращения в этом режиме выставляются на пульте блока
    управления вручную с помощью соответствующих кнопок. После окончания вращения в одну
    из сторон, или нажатия кнопки «Стоп» производится выдержка 12 сек. После остановка,
    когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей
    работе с пультом – например, включение реверса или вход в меню программирования.

    Работа медогонки в автоматическом режиме (Р1;Р2;Р3;Р4;Р5)

    Для работы медогонки в автоматическом режиме необходимо:
    В меню установки режимов в в разделе 106 поставить”ON” см. раздел “Меню установки
    режимов” выбрать на пульте управления одну из программ. После окончания вращения в
    одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки,
    после чего автоматически происходит переключение реверса вращения электродвигателя и
    выполняется дальнейший этап в соответствии с выбранной программой. ВАЖНО!
    Устанавливайте паузы между циклами с запасом по времени для полной остановки
    ротора медогонки перед последующим стартом.

    Работа медогонки в полуавтоматическом режиме (Р1;Р2;Р3;Р4;Р5)

    Для работы медогонки в полуавтоматическом режиме необходимо:
    В меню установки режимов в в разделе 106 поставить”OFF” см. раздел “Меню установки
    режимов” выбрать на пульте управления одну из программ. После окончания вращения в
    одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки,
    программа выполняет звуковой сигнал о завершении цикла, ждет подтверждения
    выполнения следующего цикла кнопкой “СТАРТ”, после чего автоматически происходит
    переключение реверса вращения электродвигателя и выполняется дальнейший этап в
    соответствии с выбранной программой.

    ПАРАМЕТР ЗНАЧЕНИЕ
    101 Общая мощность PWM
    103 Торможение двигателем
    104 Защита по току ампер
    105 Защита по температуре
    106 Режим Автомат/Полуавтомат
    107 Отображение верхнего значения скорости
    108 Отображение нижнего значения скорости
    110 Время первого рывка для укладки кассет
    111 Сила первого рывка для укладки кассет
